Panoramica del prodotto

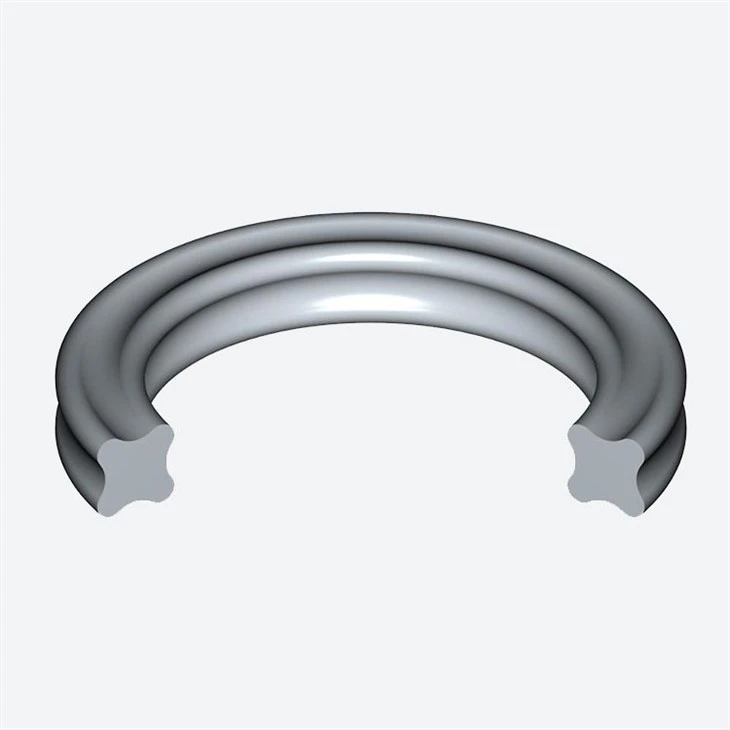

Anelli FKM X-(noti anche come Quad-Ring o Star-Ring) sono componenti di tenuta premium a quattro-lobi progettati per gli ambienti industriali più esigenti. A differenza degli O-ring standard, il profilo a forma di X- fornisce due superfici di tenuta per lato, offrendo il doppio dell'integrità della tenuta con un attrito significativamente ridotto. Prodotto da autenticoViton™ (fluorocarbonio), queste guarnizioni rappresentano lo standard di riferimento per le applicazioni che coinvolgono temperature elevate, sostanze chimiche aggressive e ambienti sotto vuoto.
Presso Xiamen Best Seal, i nostri anelli FKM X- sono progettati per eliminare i guasti alla spirale e ridurre al minimo l'attrito di "rottura". Sono la scelta ideale per applicazioni dinamiche alternative in cilindri idraulici, sistemi di alimentazione e apparecchiature per il trattamento chimico in cui gli elastomeri standard falliscono.
Confronto tra X-Ring e O-Ring
 |
Perché scegliere il profilo X-?L'esclusivo design a quattro-lobi delX-Squillorisolve i due maggiori punti deboli dell'O-ring tradizionale:fallimento della spiraleEelevato attrito.
|
Eccellenza dei materiali: FKM (fluorocarburo)
I nostri composti FKM sono specificatamente formulati per stabilità chimica e resilienza termica. Sono il materiale preferito per le guarnizioni "mission-critical" nei settori aerospaziale e automobilistico.
| Proprietà | Specifica FKM (Viton). | Vantaggio industriale |
|---|---|---|
| Intervallo di temperatura | Da -20 gradi a +200 gradi (a breve termine +230 gradi) | Mantiene l'elasticità in condizioni di calore estremo del motore/forno. |
| Resistenza chimica | Eccellente per carburanti, oli, acidi e solventi | Previene il rigonfiamento e il degrado nei fluidi aggressivi. |
| Insieme di compressione | Eccellente (tipico<15% @ 200°C) | Garantisce una memoria di tenuta a lungo-termine e previene le perdite. |
| Colore | Nero (standard), Marrone, Verde | Disponibile codice colore-per l'identificazione del materiale. |
Vantaggi principali
🚀Vantaggi prestazionali
- ˚ ✵ Attrito di avvio-ridotto - Previene il comportamento "stick-slip".
- ˚ ✵ Sigillatura sottovuoto superiore - Eccellente per requisiti di tenuta al gas-.
- ˚ ✵ Stabilità alle alte pressioni - Resiste all'estrusione meglio degli O-ring.
- ˚ ✵ Ciclo di vita migliorato - Supera le guarnizioni standard di 2-3 volte nell'uso dinamico.
🛠️Capacità tecniche
- ˚ ✵ Dimensioni standard AS568 e ISO 3601 disponibili a magazzino.
- ˚ ✵ Disponibili dimensioni metriche personalizzate e grandi diametri.
- ˚ ✵ Intervallo di durezza Shore A: da 60 a 90 Durometro.
- ˚ ✵ Stampaggio di precisione-senza bave per tolleranze critiche.
Applicazioni industriali
Strumenti e valvole per fondo pozzo
Iniettori di carburante e turbocompressori
Pompe, contatori e reattori
Attuatori idraulici e carrello di atterraggio
Specifiche tecniche
Forniamo X-ring FKM in tutte le dimensioni standard AS568, garantendo la sostituzione immediata-delle scanalature degli O-ring esistenti senza modificare l'hardware.
| Sezione trasversale (W) | Serie AS568 | Tolleranza | ID minimo/massimo |
|---|---|---|---|
| 1,78 millimetri (0,070") | Serie 000 | ±0,08 mm | da 1,07 mm a 133,07 mm |
| 2,62 mm (.103") | Serie 100 | ±0,09 mm | Da 1,24 mm a 253,67 mm |
| 3,53 mm (.139") | Serie 200 | ±0,10 mm | Da 4,34 mm a 456,06 mm |
| 5,33 millimetri (0,210") | Serie 300 | ±0,13 mm | Da 10,46 mm a 658,88 mm |
Produzione di precisione
✶ Produzione-orientata alla qualità
- Strumenti interni-– Gli stampi in acciaio lavorati a CNC garantiscono tolleranze di ±0,05 mm sui lobi X-Ring.
- Stampaggio a compressione sotto vuoto– Elimina le trappole d'aria e garantisce una densità del materiale al 100%.
- Post-essiccazione– Tutte le parti FKM subiscono un ciclo termico secondario per stabilizzare le proprietà fisiche.
- Sbavatura criogenica– Rimuove il materiale in eccesso a temperature sotto-zero per una finitura perfetta.
Controllo di qualità al 100%.
Ogni lotto di FKM X-Ring viene sottoposto a test rigorosi nel nostro laboratorio certificato ISO-prima della spedizione.
Le macchine per lo smistamento ottico automatizzato controllano l'ID e la sezione trasversale-per una precisione del 100%.
Digital Shore Un test con durometro per garantire la consistenza della mescola.
Controllo microscopico di bave, cavità o linee di flusso che potrebbero causare perdite.
Documentazione con codice batch-per la catena di custodia completa su tutte le materie prime FKM.
Imballaggio e logistica
L’eccellenza B2B si estende alla nostra logistica. Garantiamo che le tue guarnizioni arrivino pulite, non-deformate e pronte per il montaggio.
| Tipo di servizio | Dettagli |
|---|---|
| Imballaggio protettivo | Buste in PE sigillate-resistenti ai raggi UV (100-1.000 pezzi) con tracciabilità dell'etichetta. |
| Logistica globale | Ritiri giornalieri tramite FedEx, DHL, UPS e opzioni di trasporto marittimo/aereo dal porto di Xiamen. |
| Opzioni commerciali | Termini FOB, CIF, DDP ed EXW supportati per gli appalti internazionali. |
Conformità e certificazioni
Domande frequenti – Supporto tecnico
❓ Posso sostituire un O-ring con un X-ring nella mia scanalatura attuale?
SÌ. I quad-ring sono progettati per adattarsi alle scanalature standard degli O-ring. Nella maggior parte dei casi, hanno prestazioni migliori degli O-ring nella stessa geometria.
❓ Perché l'FKM è più costoso dell'NBR (nitrile)?
L'FKM offre una resistenza termica e chimica di gran lunga superiore. Per applicazioni superiori a 100 gradi o esposizione a carburanti aggressivi, l'FKM è necessario per prevenire guasti alla tenuta.
❓ Qual è la quantità minima dell'ordine (MOQ)?
Per le dimensioni AS568 di serie, il MOQ è basso (tipicamente 100-500 pezzi). Per dimensioni personalizzate che richiedono nuovi strumenti, contattare il nostro team di ingegneri.
